Rapid SL Структура за WC, 1.13 m височина
Артикулен номер
38624001
EAN
4005176863592
Рейтинг
Product Description
- Казанче GD 2
- За монтаж в сухи стени и пред стена
- Носеща стоманена рамка,
прахово боядисана - Подходяща за облицовка с гипсокартон
- Фиксирани входна и изходна гарнитури
- Възможност за регулиране на височината
- Крепежни елементи
- TUV сертификат
- Два крепежни болта за конзолна
тоалетна чиния - Крепежи за керамика
- за монтаж на керамика с малка носеща повърхност (под 205 mm)
е необходима допълнителна опора 38 779 000 - Разстояние между болтовете 180/230 mm
- Изходна тръба Ø 90 mm
- с възможност
за регулиране в дълбочина - Редуктор Ø 90/110 mm
- Входна и изходна гарнитура
- казанче GD 2, 6-9 l, със следните характеристики:
- Фабрична настройка 3-6L
- Изпразващ пневматичен механизъм с две
функции: 2 степени и старт/стоп механизъм Странично или задно водоподаване
- Шумоизолиpaщ клас I
- Изолация против конденз
- Ъглов вентил 1/2"
- Вход за чистатата вода с фиксираща тръба
- Не са необходими допълнителни инструменти
за монтаж на ревизионната кутия - За вертикален или хоризонтален монтаж
включва стенни скоби 38 558 00M за стенна инсталация
за монтаж на малки бутони моля поръчайте ревизионна кутия: 40 911 000 (продава се отделно)
Technical InformationТехническа информация
CAD Data

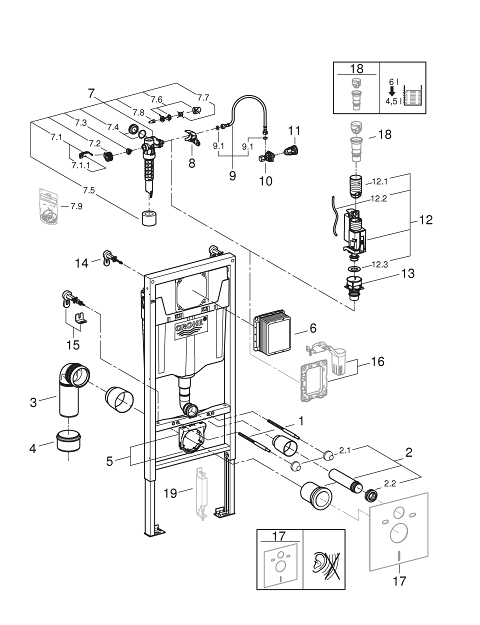

Spare Parts
| Номер на позиция | Prod. description | Order-nr. |
|---|---|---|
| Optional accessories | ||
| 1 | Болт с резба | 4276400M |
| 2 | Входно - изходна гарнитура за тоалетна | 37311K00 |
| 2.1 | Basin fastening | 43511SH0 |
| 2.2 |
Конектор |
37119000 |
| 3 | Изходяща тръба DN 90 | 42327000 |
| 4 |
Редуктор |
42242000 |
| 5 | Support for outlet bend | 42243000 |
| 6 |
Ревизионна кутия |
66791000 |
| 7 | Пълнещ вентил | 37095000 |
| 7.1 | Ръкохватка | 43734000 |
| 7.1.1 | Уплътнение | 4377000M |
| 7.2 |
Глава за пълнещ механизъм |
43536000 |
| 7.3 | Мембрана | 4375800M |
| 7.4 |
Капачка |
43735000 |
| 7.5 | Valve float, 5 pcs. | 4379100M |
| 7.6 |
Декоративна тапа с розетка |
37125000 |
| 7.7 | Compression nut | 43258000 |
| 7.8 | Throttle | 42356000 |
| 7.9 | Комплект от уплътнения | 43722000* |
| 8 | Support device | 42246000 |
| 9 | Мека връзка | 42397000 |
| 9.1 | Sealing washer | 0319100M |
| 10 |
Ъглов вентил |
42396000 |
| 11 | Свързващ елемент | 38338000 |
| 12 | Изпразващ вентил AV1 | 42320000 |
| 12.1 | Extension for overflow pipe | 42313000 |
| 12.2 | Pneumatic hose | 42319000 |
| 12.3 | Уплътнение | 42310000 |
| 13 | Седло за изпразващ механизъм на GD2 | 42315000 |
| 14 | Стенни планки за монтаж | 3855800M |
| 15 | Допълнителни стенни планки, гъвкав монтаж | 38733000 |
| 16 | Изпразващ вентил | 38796000* |
| 17 | Шумоизолиращ комплект | 37131000* |
| 18 | 4,5 l адаптор за GD2 | 42333000* |
| 19 | Аксесоар | 38779000* |
