Rapid SLX Структура за WC, 1.13 m височина с вграден контакт и връзка за душ тоалетна
Артикулен номер
39600000
EAN
4005176527531
- с казанче GDX, 6 l
- с вграден електрически контакт
- готовност за душ тоалетни (водно захранване)
- малка ревизионна кутия за малки бутони
- За монтаж в сухи стени и пред стена
- Носеща стоманена рамка, прахово боядисана
- Подходяща за облицовка с гипсокартон
- Фиксирани входна и изходна гарнитури
- Възможност за регулиране на височината
- Крепежни елементи
- TUV сертификат
- Два крепежни болта за конзолнатоалетна чиния
- Крепежи за керамика
- Разстояние между болтовете 180/230 mm
- Изходна тръба Ø 90 mm
- с възможност за регулиране в дълбочина
- Редуктор Ø 90/110 mm
- Входна и изходна гарнитура
- казанче GDX, 6 l, със следните характеристики:
- Фабрична настройка 3-6L
- Изпразващ пневматичен механизъм с двефункции: 2 степени и старт/стоп механизъм
- водно захранване отдясно, отзад или отгоре
- Шумоизолиpaщ клас I
- Изолация против конденз
- Интрегриран ъглов спирателен кран 1/2"
- Не са необходими допълнителни инструменти за монтаж на ревизионната кутия
- при вертикален монтаж
включва стенни скоби 38 558 00M за стенна инсталация
- с регулатор на дебита
- намалява дебита на изплакването
- предотвратява изпръскване при тоалетни без ръб
- лесен контрол на дебита чрез ревизионна кутия, без да се премахват вентилите.
Technical Product Information
CAD Data

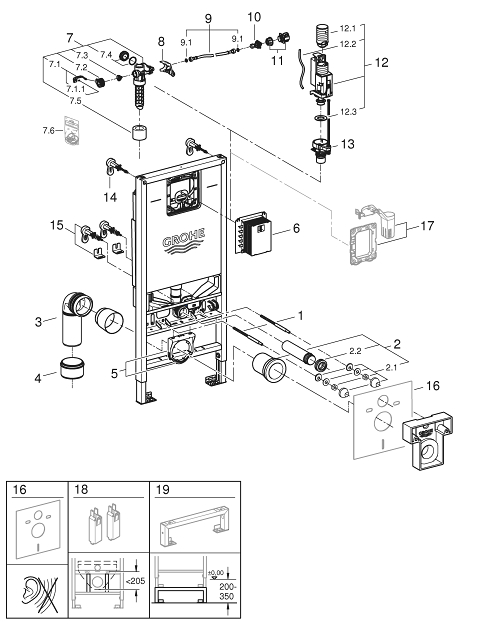

| Номер на позиция | Prod. description | Order-nr. |
|---|---|---|
| Optional accessories | ||
| 1 | Болт с резба | 4276400M |
| 2 | Входно - изходна гарнитура за тоалетна | 37311K00 |
| 2.1 | Basin fastening | 43511SH0 |
| 2.2 | Конектор | 37119000 |
| 3 | Изходяща тръба DN 90 | 42327000 |
| 4 | Редуктор | 42242000 |
| 5 | Support for outlet bend | 42243000 |
| 6 | Ревизионна кутия за малки бутони | 40911000 |
| 7 | Пълнещ вентил | 42583000 |
| 7.1 | Ръкохватка | 43734000 |
| 7.1.1 | Уплътнение | 4377000M |
| 7.2 | Глава за пълнещ механизъм | 43536000 |
| 7.3 | Мембрана | 4375800M |
| 7.4 | Капачка | 43735000 |
| 7.5 | Valve float, 5 pcs. | 4379100M |
| 7.6 | Комплект от уплътнения | 43722000* |
| 8 | Support device | 42246000 |
| 9 | Мека връзка | 42233000 |
| 9.1 | Sealing washer | 0319100M |
| 10 | Ъглов вентил | 42396000 |
| 11 | Свързващ елемент | 38338000 |
| 12 | Изпразващ вентил AV1 | 42320000 |
| 12.1 | Extension for overflow pipe | 42313000 |
| 12.2 | Pneumatic hose | 42319000 |
| 12.3 | Уплътнение | 42310000 |
| 13 | Седло | 42593000 |
| 14 | Стенни планки за монтаж | 3855800M |
| 15 | Допълнителни стенни планки, гъвкав монтаж | 38733000 |
| 16 | Шумоизолиращ комплект | 37131000* |
| 17 | Аксесоар | 39607000* |
| 18 | Удължение | 38629001* |
